| Schrittmotorendstufen im Kompaktgehäuse | ||||||||||||||||

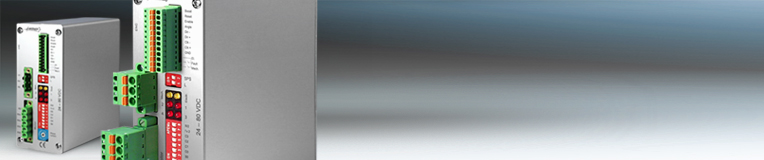

| Schrittmotorendstufen WSE 04.80 V01 und WSE 08.80 V01 im Kompaktgehäuse: | ||||||||||||||||
 |
Mikroschritt-Endstufe mit bipolarer Chopper-Ansteuerung von 2-Phasen-Schrittmotoren | |||||||||||||||
|
Maximale Leistung in kleinster Bauform | |||||||||||||||
|
Kompaktes Metallgehäuse paßt auch in kleine Schaltschränke | |||||||||||||||
|
Als Hutschienen- oder Wandmontageversion lieferbar | |||||||||||||||
|
Extrem verlustarme Endstufe durch neueste FET-Technologie | |||||||||||||||
|
Keine Fremdbelüftung erforderlich | |||||||||||||||
|
Weiter Eingangsspannungsbereich von 20 bis 80 VDC | |||||||||||||||
|
Phasenströme einstellbar über 16-stufigen Drehcodierschalter von 0,5 bis 8A/Phase | |||||||||||||||
|
Optimal mit STÖGRA-Motorserien SM 56, SM 87, SM 88 und SM 107 | |||||||||||||||
|
Über DIP-Schalter einstellbar
sind 16 verschiedene Schrittwinkel von 200 bis 12800 Schritte pro
Umdrehung – Mikroschritt für optimalen, weichen Motorrundlauf |
|||||||||||||||
|
Über einen externen Eingang kann zwischen 2
verschiedenen Schrittwinkeln während dem Motorlauf umgeschaltet werden |
|||||||||||||||
|
Einfacher Anschluß über
frontseitige Schraubklemmen und Federdruckklemmen für alle Leitungen und Signale |
|||||||||||||||
|
Elektronischer Schutz gegen Kurzschluß
(Motorphasen), Übertemperatur (Leistungselektronik) und Unterspannung |
|||||||||||||||
|
Ausgang Bereitschaftssignal über Relais | |||||||||||||||
|
Eingangssignale (Takt, Drehrichtung, Reset, Überregen,
Entregen, Schrittwinkelumschaltung) optional optoentkoppelt |
|||||||||||||||
|
Einstellbare Eingangssignalpegel: Low-aktiv, High-aktiv
TTL (5V), High-aktiv SPS (24V), und RS422 (nur Takt und Drehrichtung) |
|||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
| |
Download | |||||||||||||||
Schrittmotorendstufen
WSE 04.80 V01 / WSE 08.80 V01 –
Datenblatt (107 KByte) |
||||||||||||||||
|
Schrittmotor-Steuerungen
Gesamtkatalog 2015 – Gesamtkatalog
(1827 KByte) |
||||||||||||||||
